RS485通讯连接方式是怎样的？RS485的应用挺广泛，可以支郴鋙dBus协议，因为简单、便宜、可靠、成熟，所以在工业控制、智能仪表和电力通信领域应用很多。

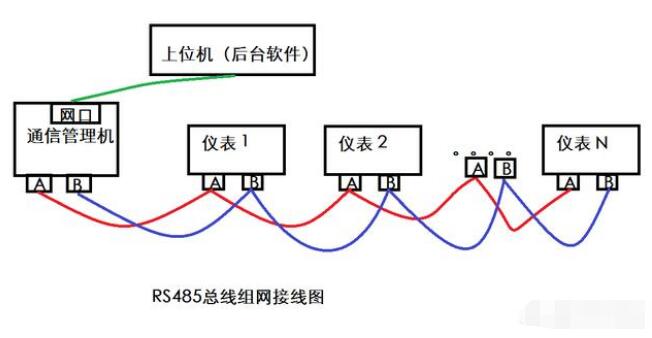

1、我们来看看RS485的一个典型组网结构：
理论上，一条RS485总线的传输距离可以达到1200米。但是在实际应用受通信芯片、波特率和线材、干扰等影响，实际上是远远达不到这个数值的。理论上,一条RS485总线可以挂254台设备，实际上也远远达不到，通常的应用中，也就是30台左右。RS485总线要采用上图手拉手式的总线结构，坚决杜绝星型连接和分叉连接，如下图：
关于线材的选用：
通信线缆要选择两芯屏蔽双绞线，线径不低于0.5平方。双绞是因为485通讯采用差模通讯原理，双绞的抗干扰性最好。有些野路子的做法用非屏蔽非双绞线甚至是网线来敷设485通讯线，是极端错误的。
关于保障通信质量的几种手段：
1、共地法：用1条线或者屏蔽线将所有485设备的GND地连接起来，这样可以避免所有设备之间存在影响通讯的电势差。xunji190101
2、终端电阻法：在最后一台485设备的485+和485-上并联连接120欧姆的终端电阻来改善通讯质量。
3、如果通讯距离过长，建议如果超过500米就采用中继器或者485HUB来解决问题。如果负载数过多，建议如果一条总线上超过30台就采用485HUB来解决问题。
